ТЕХНІЧНІ ВИМОГИ ДО ВИРОБУ
| УВИПИСКА З НОРМИ | |
| Алюміній та сплави з алюмінію. Екструдовані профілі з підвищеною точністю зі сплавів: EN AW-6060 та EN AW-6063. Допустимі відхилення розмірів та форм профілів EN 12020-2:2001 | |
- В основному профіль призначений для будівельних конструкцій.
- Підвищені вимоги щодо декоративної та лицьової поверхні профілю;
- Максимальний діаметр описаного кола менше 300 мм;
- Вироблені з підвищеною точністю розмірів та форми.
Допустимі відхилення розмірів
1. Допустимі відхилення розмірів крім товщин стінок
2. Допустимі відхилення товщини стінки закритих і відкритих профілів.
Розміри у міліметрах
Якщо з функціональних причин зазначені допустимі відхилення як зовнішніх, так і внутрішніх розмірів закритих профілів (профілів з отвором), то відхилення зазначені в таблиці 2 не повинні застосовуватися як допустимі відхилення товщини стінки, а як допустимі відхилення різниці у товщині стінки. Різницю слід визначити шляхом вимірювання максимальної та мінімальної товщини стінки, проведеної в одній площині.
ПРОДУКЦІЯ
ПОСЛУГИ
3. Допустимі відхилення довжини
Якщо профілі, що поставляються, повинні мати точну довжину, то це слід вказати в замовленні. Допустимі відхилення точної довжини вказано в таблиці

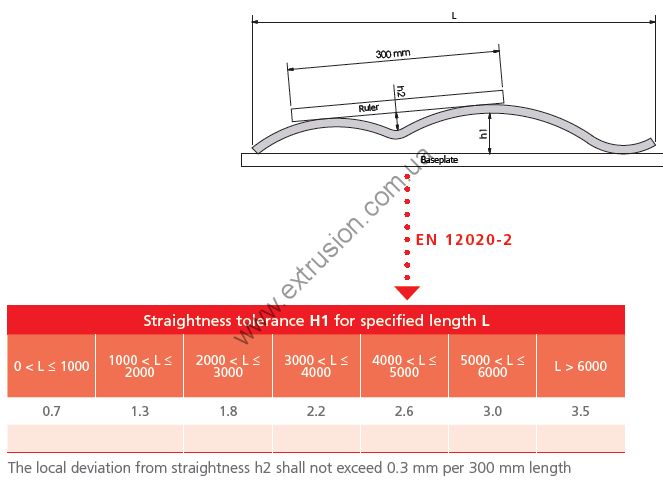

4. Допустимі відхилення прямолінійності
Відхилення прямолінійності слід вимірювати способом, представленим на малюнку нижче, укладаючи профіль на горизонтальній розмічальній плиті таким чином, щоб його маса зменшувала відхилення.
Допустимі відхилення прямолінійності повинні відповідати зазначеній у таблиці.
Відхилення прямолінійності на відрізках до 300 мм довжини профілю не повинні перевищувати 0,3 мм.

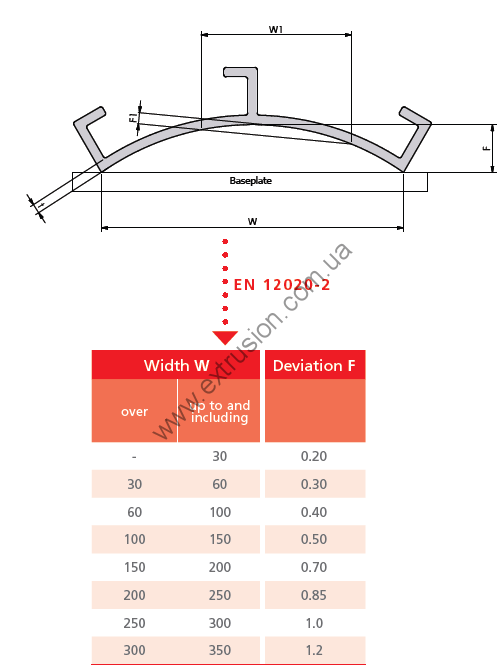

5. Випуклість – увігнутість
Випуклість – увігнутість слід вимірювати способом, який представлений малюнку. Допустимі значення опуклості – увігнутості повинні відповідати зазначеним у таблиці.
У разі відкритих і закритих профілів шириною W вище 150 мм відхилення на будь-якому відрізку шириною W1 100 мм, не повинно перевищувати 0,5 мм.

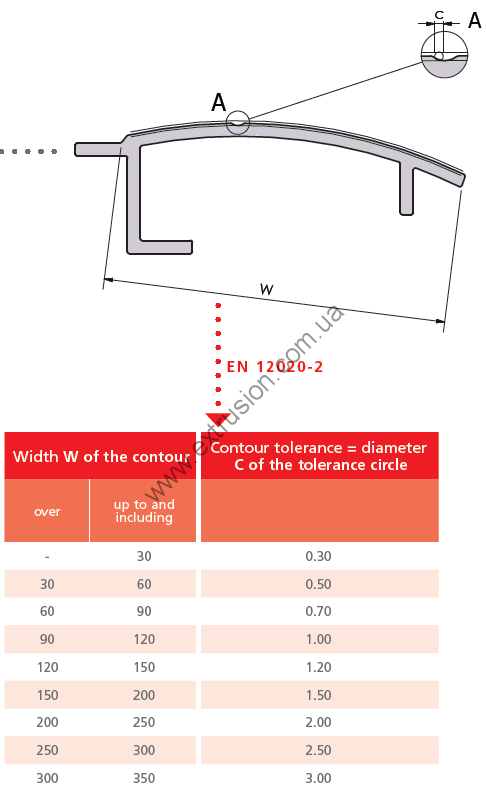

6. Контур

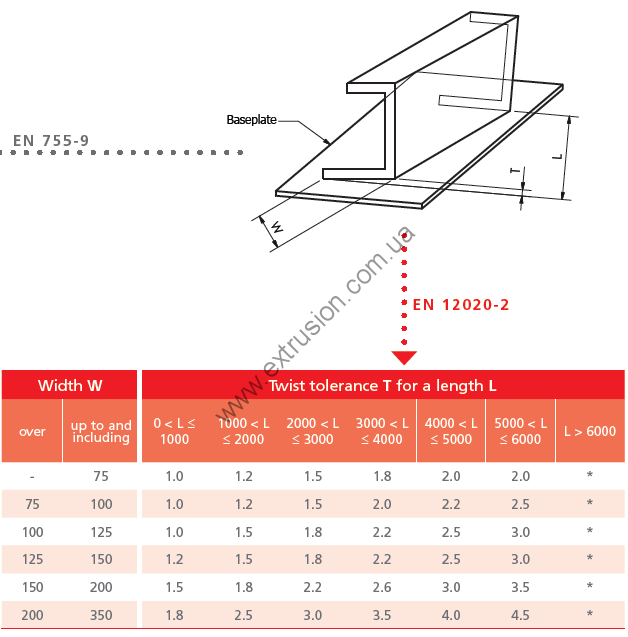

7. Скручування
Скручування слід вимірювати способом, представленим на малюнку, укладаючи профіль під власною масою на розмічальній плиті та вимірюючи максимальну відстань у будь-якому місці по довжині профілю між його нижньою поверхнею та поверхнею розмічальної плити. Допустимі значення скручування в залежності від ширини та довжини вказано в таблиці.

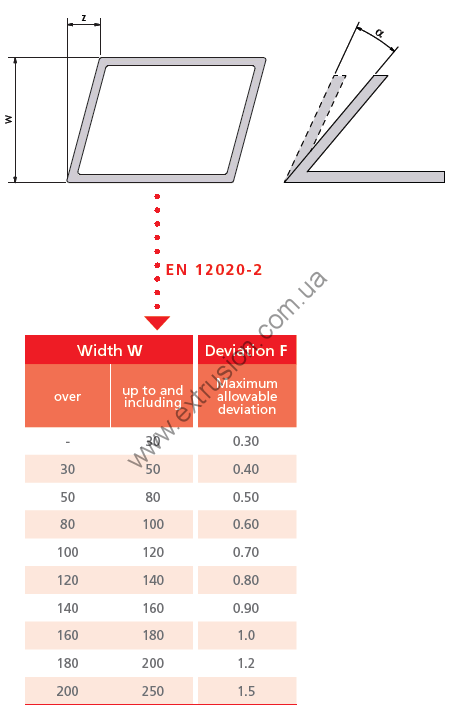

8. Допустимі відхилення кута
Максимальне допустиме відхилення a від іншого кута, ніж прямий кут, має становити ± 1°
У разі нерівної довжини боків слід приймати відхилення кута для боків, які коротші, тобто вимір почати від боків, які довші.

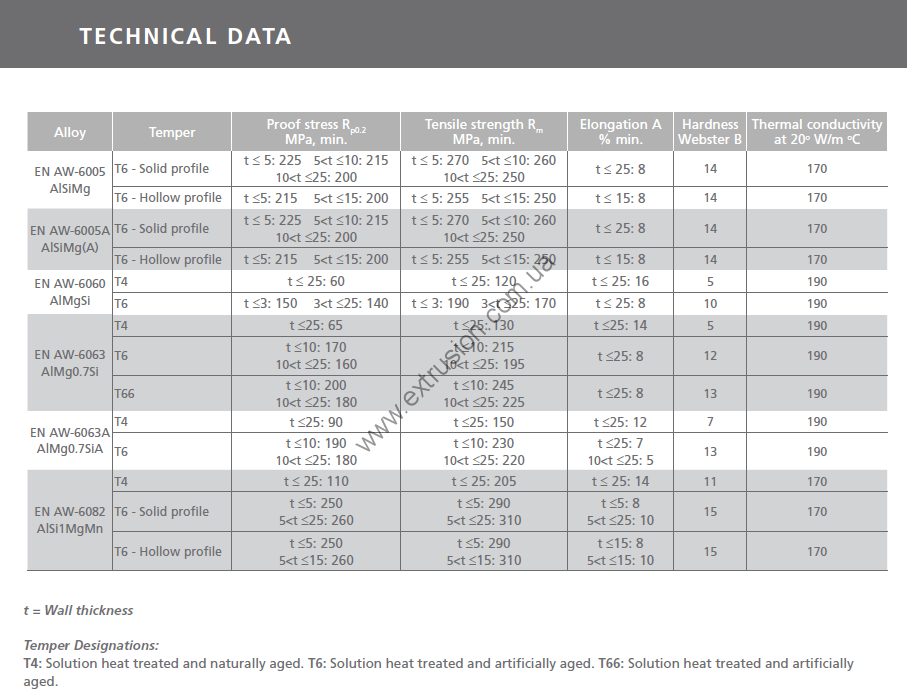

9. Характеристики
